Spritzguss-Prototypen: Das richtige Werkzeug wählen – von Soft-Tooling bis Serienform
Bei Spritzguss-Prototypen entscheidet die Wahl des Werkzeugs über vieles: über die Höhe der Investition, über die Geschwindigkeit bis zu den ersten Teilen – und darüber, wie nah Ihre Prototypen später an der Serie sind.
Bei Spritzguss-Prototypen entscheidet die Wahl des Werkzeugs über vieles: über die Höhe der Investition, über die Geschwindigkeit bis zu den ersten Teilen – und darüber, wie nah Ihre Prototypen später an der Serie sind.
Geht es nur um ein paar Funktionsmuster, wirkt ein aufwendig konstruiertes Serienwerkzeug schnell überdimensioniert. Gleichzeitig möchten Sie lieber jetzt ein robustes Konzept haben, statt später in der Serie teure Werkzeugänderungen nachzuzahlen. Zwischen diesen Polen bewegen sich Begriffe wie Prototypenwerkzeug, Soft-Tooling oder Aluminiumwerkzeug auf der einen Seite und klassisches Serienwerkzeug aus Stahl auf der anderen.
Spritzguss-Prototypen sind seriennahe Musterteile, die in einem echten Spritzgussprozess gefertigt werden – oft bereits aus dem vorgesehenen Serienmaterial. Sie ermöglichen es, Geometrie, Funktion, Haptik und Montage unter realistischen Bedingungen zu testen, bevor ein endgültiges Serienwerkzeug beauftragt wird. Typische Anwendungen reichen von Gehäusen, Steckverbindern und Clips über Griffe und Abdeckungen bis hin zu Dichtungen und funktionalen Baugruppen, etwa im Maschinenbau, in der Robotik oder in Konsumgütern.
Wenn Sie bereits konkrete CAD-Daten haben und Spritzguss-Prototypen beauftragen möchten, finden Sie alle Infos zu Ablauf, Lieferzeiten und Anfrage auf unserer Seite Spritzguss-Prototypen & Kleinserien – oder Sie nutzen direkt den CAD-Upload.
In diesem Beitrag zeigen wir, wie Sie das passende Werkzeugkonzept für Ihren Spritzguss-Prototyp wählen, welche Faktoren dabei eine Rolle spielen und wie assemblean Sie dabei unterstützt.
Prototypenwerkzeug vs. Serienwerkzeug: Worin liegt der Unterschied?

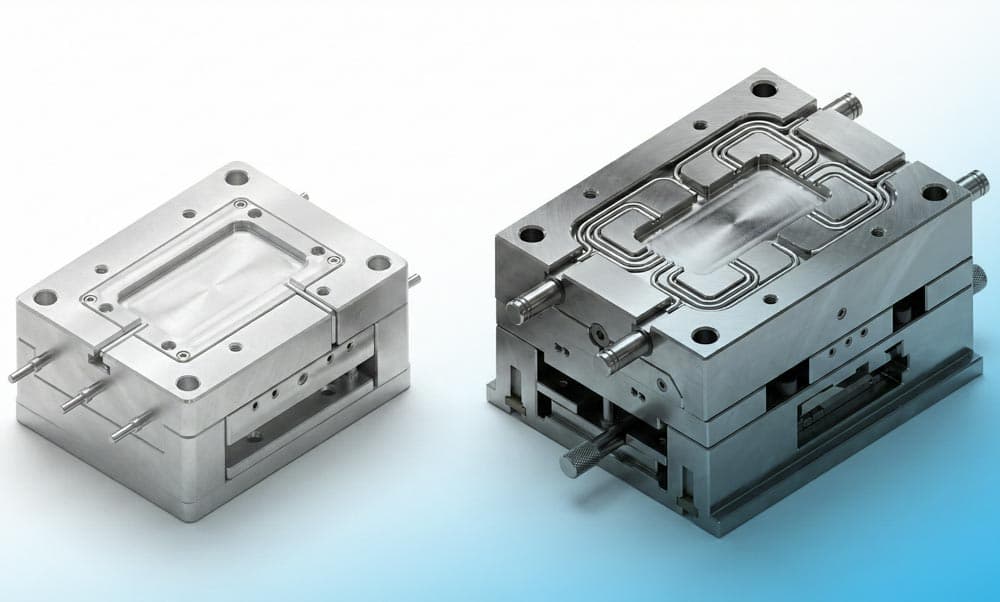

Im Kern unterscheidet man beim Spritzgießen von Prototypen zwischen Prototypenwerkzeugen (oft als Soft-Tooling bezeichnet) und Serienwerkzeugen. Prototypenwerkzeuge werden häufig aus Aluminium oder einem weicheren Werkzeugstahl gefertigt. Sie sind darauf ausgelegt, relativ schnell verfügbar zu sein und die Einstiegskosten zu senken. Dafür ist ihre Standzeit begrenzt: Sie sind nicht dafür gedacht, über viele Hunderttausend Zyklen hinweg stabil zu laufen, sondern liefern zuverlässig die Stückzahlen, die in der Entwicklung und frühen Phase benötigt werden.
Serienwerkzeuge hingegen bestehen meist aus gehärtetem Stahl. Sie sind konstruktiv auf hohe Stückzahlen und eine lange Laufzeit ausgelegt, mit entsprechend ausgefeilter Kühlung, Mechanik und oft sehr anspruchsvoller Oberflächen- und Toleranzgestaltung. Die Investition ist höher und die Werkzeugherstellung dauert länger, dafür profitieren Sie später von einem sehr stabilen Prozess.
Für Spritzguss-Prototypen ist ein klassisches Serienwerkzeug oft mehr, als Sie in der Phase wirklich brauchen. Trotzdem kann es sinnvoll sein, von Anfang an in Richtung Serie zu denken – zum Beispiel, wenn:
Sie sehr schnell in hohe Stückzahlen skalieren wollen.
Ihr Bauteil sicherheitskritisch oder stark reguliert ist.
Werkzeugänderungen später teuer oder schwer umzusetzen sind.
Genau hier kommt die Abwägung ins Spiel: Soft-Tooling vs. Hard-Tooling.
Unter Rapid Tooling versteht man in diesem Zusammenhang meist Prototypenwerkzeuge, bei denen nur die konturgebenden Einsätze neu gefertigt werden und in eine standardisierte Stammform eingesetzt werden. Häufig kommen dabei Aluminium oder gut zerspanbare Werkzeugstähle zum Einsatz. Das senkt die Werkzeugkosten, verkürzt die Lieferzeit und bietet trotzdem genügend Standzeit für Prototypen und viele Kleinserien.
Gleichzeitig ermöglicht die hohe Wärmeleitfähigkeit von Aluminium oft kürzere Zykluszeiten als bei reinen Stahlprototypenwerkzeugen. Stahlwerkzeuge spielen ihre Stärken dort aus, wo abrasive Materialien, sehr hohe Stückzahlen oder besonders anspruchsvolle Oberflächen gefordert sind.

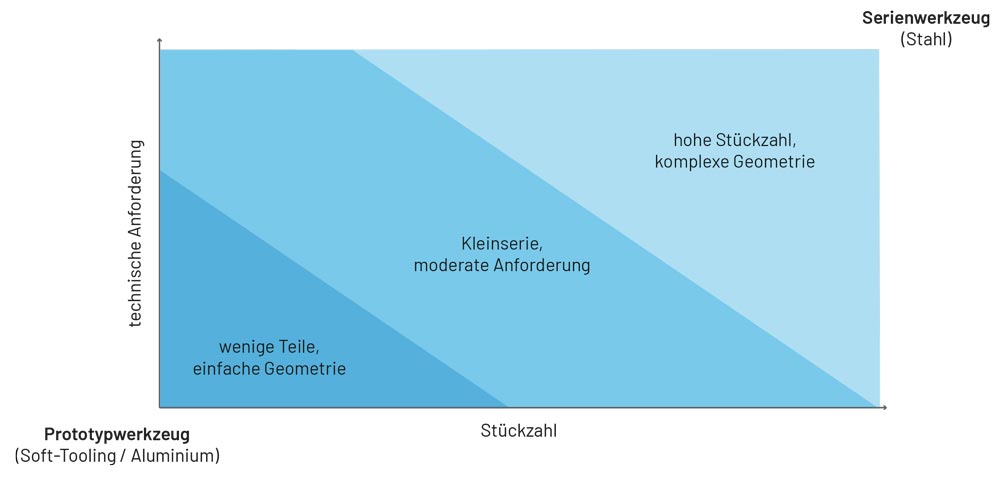

Wie Stückzahl, Geometrie und Material die Werkzeugwahl beeinflussen
Ob ein Prototypenwerkzeug oder ein seriennahes Werkzeug die bessere Wahl ist, hängt von mehreren Faktoren ab – nicht nur von der reinen Stückzahl.
Ein wichtiger Punkt ist die geplante Menge, sowohl kurzfristig als auch mit Blick auf die nächsten Projektphasen. Wenn Sie nur wenige Teile benötigen, zum Beispiel einzelne Funktionsmuster oder einige Dutzend Prototypen über mehrere Iterationen, ist ein Prototypenwerkzeug meist die wirtschaftlichste Option. Soll die gleiche Form später auch Kleinserien mit mehreren Hundert oder einigen Tausend Teilen abdecken, kann es sinnvoll sein, das Prototypenwerkzeug robuster auszulegen oder von Beginn an ein "Hybrid"-Konzept zu wählen, das gewisse Eigenschaften eines Serienwerkzeugs mitbringt. Wenn bereits sehr früh klar ist, dass zeitnah in hohe Serienstückzahlen übergegangen wird, kann eine direkte Investition in ein seriennahes Werkzeug helfen, einen zweiten Werkzeugbau zu vermeiden.
Hinzu kommt die Geometrie Ihres Bauteils. Komplexe Hinterschneidungen, Schieber, Kernzüge, filigrane Bereiche oder hohe Anforderungen an Maßhaltigkeit und Toleranzen erhöhen den konstruktiven Aufwand im Werkzeug. In vielen Prototypenprojekten bietet es sich an, die Werkzeugtechnik an den Stellen zu vereinfachen, an denen dies möglich ist, ohne die relevanten Funktionen zu verfälschen. Die Kunst besteht darin, die Geometrie so zu gestalten, dass sie sowohl für den Prototyp als auch für ein späteres Serienwerkzeug sinnvoll ist.
Das gewählte Kunststoffmaterial spielt ebenfalls eine Rolle. Glasfaserverstärkte Polyamide oder andere technische Thermoplaste belasten ein Werkzeug anders als ein Standard-ABS. Abrasive Materialien lassen Aluminium schneller verschleißen, hohe Verarbeitungstemperaturen stellen zusätzliche Anforderungen an Werkzeugwerkstoff und Kühlung. Für spritzgegossene Prototypen prüfen wir daher immer, wie gut das gewählte Werkzeugmaterial mit dem vorgesehenen Bauteilmaterial harmoniert – und über welche Standzeit hinweg. Viele Entwicklungsteams starten in frühen Phasen mit 3D-Druck. Spätestens wenn seriennahe Materialeigenschaften, realistische Oberflächen oder mehrere Dutzend bis Hunderte Teile benötigt werden, wird ein Prototypenwerkzeug im Spritzguss zur sinnvolleren Option.
Nicht zuletzt hat der Zeitplan einen direkten Einfluss auf die Werkzeugwahl. Wenn mehrere Designänderungen absehbar sind, wenn Funktionsprüfungen in mehreren Schleifen geplant sind oder ein enger Markteinführungstermin drängt, ist die Möglichkeit schneller Anpassungen oft wichtiger als absolute Standzeit. Ein flexibles, anpassbares Prototypenwerkzeug ist dann meist die bessere Wahl als das "perfekte" Serienwerkzeug, das zwar langfristig optimal ist, aber für die aktuelle Phase zu schwerfällig.
Vom CAD-Modell zum Prototypenwerkzeug: kurz erklärt Der Weg vom digitalen Bauteil zum einsatzbereiten Prototypenwerkzeug folgt in der Praxis einigen wiederkehrenden Schritten. Am Anfang steht die Bewertung Ihrer Daten unter dem Gesichtspunkt der Spritzgussgerechtheit: Wandstärken, Entformung, Angusslage, kritische Bereiche. Auf Basis dieser Bewertung wird ein Werkzeugkonzept erarbeitet – inklusive Entscheidung für Soft-Tooling oder eine seriennahe Lösung. Anschließend werden die konturgebenden Einsätze gefertigt, etwa durch Fräsen, und in eine passende Stammform eingebaut. Nach Montage und Abstimmung des Werkzeugs folgen erste Bemusterungen auf der Spritzgießmaschine. Die dabei gewonnenen Erkenntnisse fließen in eventuelle Anpassungen am Werkzeug und in die Festlegung der Prozessparameter ein, bevor Prototypen- und Kleinserienfertigung im geplanten Umfang startet.
Kosten von Spritzguss-Prototypen: Wie viel steckt im Werkzeug?
Viele Entwicklungsteams stellen sich die Frage: "Was kostet ein Spritzguss-Prototyp – und wie hoch sind die Werkzeugkosten?"
Eine pauschale Zahl wäre unseriös, weil Geometrie, Material und Stückzahl eine große Rolle spielen. Grundsätzlich gilt aber:
Bei sehr kleinen Stückzahlen dominiert oft der Werkzeugpreis die Gesamtkosten.
Je höher die Stückzahl, desto stärker schlagen später die Teilekosten (Material, Zykluszeit, Handling) zu Buche.
Ein günstigeres Prototypenwerkzeug mit längeren Zykluszeiten kann bei Kleinserien trotzdem wirtschaftlich sein.
Typische Kostentreiber beim Prototypenwerkzeug sind z.B.:
Anzahl und Komplexität der Kavitäten
Schieber, Kernzüge und Hinterschneidungen
Anforderungen an Oberflächen und Toleranzen
Integration von Heißkanal- oder komplexen Kühlsystemen
Neben den reinen Werkzeug- und Teilekosten sollten Sie auch den Aufwand für Qualitätssicherung und Toleranznachweise im Blick behalten. Je nach Anforderung können Messkonzepte, Prüfberichte oder Erstmusterprüfungen notwendig sein, um Funktion und Maßhaltigkeit Ihrer Spritzguss-Prototypen zu dokumentieren. Werkzeugkonzept und Prozesslayout bestimmen dabei maßgeblich, welche Toleranzen wirtschaftlich erreichbar sind und wie stabil diese über die geplante Standzeit eingehalten werden können.

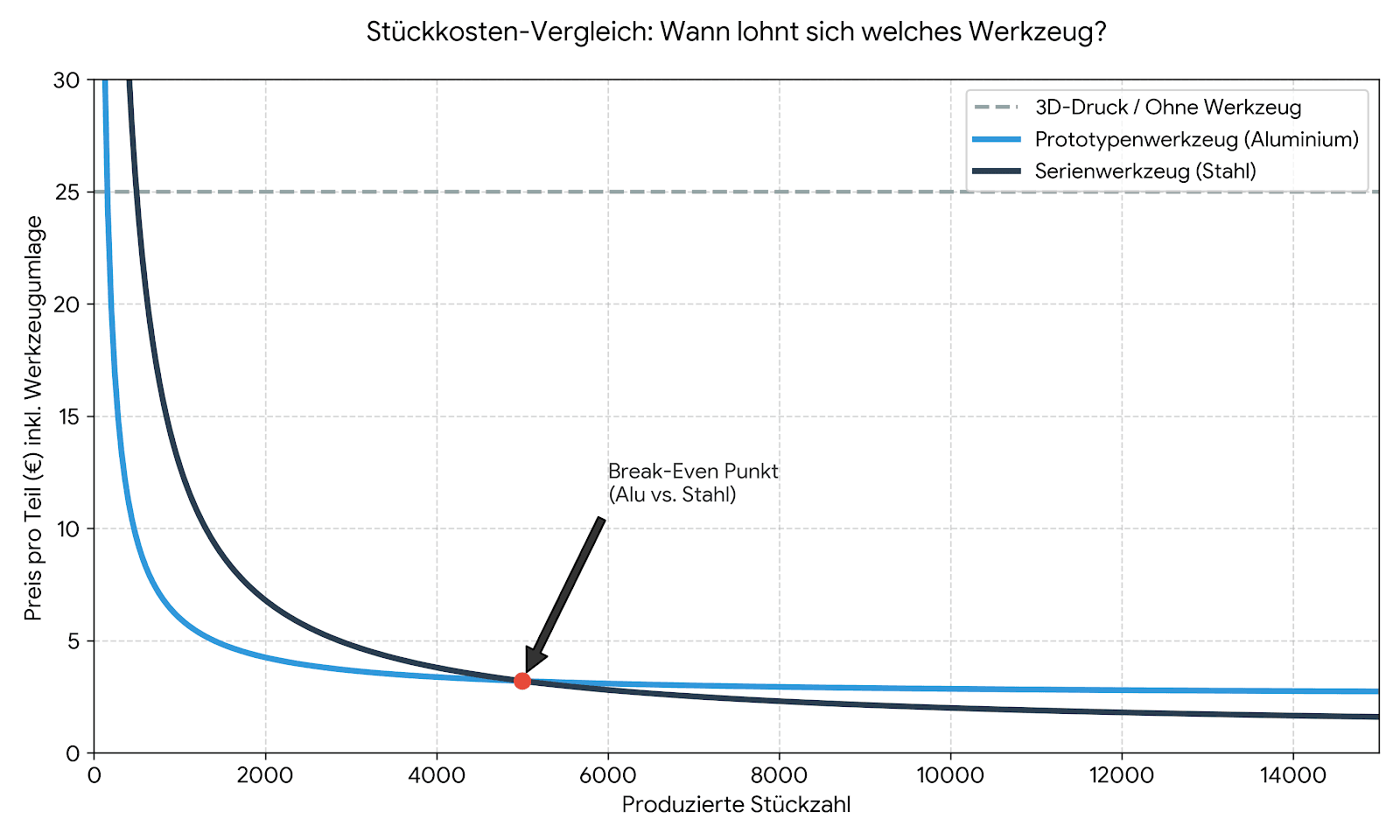

Preise und Stückzahlen im Durchschnitt.
Praxis-Tipp: Nutzen Sie bei assemblean den AI-Kalkulator, um für Ihre konkrete Geometrie eine belastbare Kostenschätzung zu erhalten. So sehen Sie schnell, wie sich Werkzeugkonzept und Stückzahl auf den Preis Ihrer Spritzguss-Prototypen auswirken.
Standzeit: Wie viele Teile hält ein Prototypenwerkzeug?
Eine weitere typische Frage lautet: Wie viele Teile hält ein Prototypenwerkzeug tatsächlich aus?
Hier spielen mehrere Faktoren zusammen: der Werkstoff des Werkzeugs, die Bauteilgeometrie und Entformungssituation, das eingesetzte Kunststoffmaterial und die gewählten Prozessparameter.
Aluminiumwerkzeuge lassen sich häufig sehr schnell fertigen und sind ideal, wenn Sie spritzgegossene Prototypen und Kleinserien in überschaubaren Stückzahlen benötigen. Ihre Standzeit ist begrenzt, reicht aber in vielen Entwicklungsprojekten völlig aus, um alle Funktions- und Montageprüfungen durchzuführen und gegebenenfalls eine erste Kleinserie zu produzieren. Werkzeuge aus (teil-)gehärtetem Stahl sind deutlich widerstandsfähiger, erlauben höhere Stückzahlen und liefern über lange Zeit stabile Prozesse – gehen aber mit höherem Aufwand in Konstruktion und Fertigung einher.
Entscheidend ist weniger die Frage, welches Werkzeug theoretisch die meisten Teile überlebt, sondern welches Werkzeug zu Ihrem Projekt, Ihrem Budget und Ihrem Risikoprofil passt. In manchen Projekten ist es sinnvoll, ein bewusst „überschaubares“ Prototypenwerkzeug zu wählen, das schnell Änderungen erlaubt. In anderen Fällen ist es klüger, früh in ein robustes Werkzeug zu investieren, um später unnötige Übergänge zu vermeiden.
>>Wichtig ist: Es geht nicht darum, immer das „haltbarste“ Werkzeug zu bauen – sondern das Werkzeug, das zu Ihrem Projekt und Risiko-Profil passt.
Designregeln, die Werkzeugkosten sparen – schon im Prototypenstadium
Viele spätere Werkzeugprobleme lassen sich vermeiden, wenn bereits beim Prototypen folgende Punkte berücksichtigt werden:
Rippen und Versteifungen sinnvoll einsetzen, um Bauteile leichter und steifer zu machen
Kerne und Durchbrüche so gestalten, dass sie einfach entformt werden können
Entformungsschrägen ausreichend vorsehen, um dem Werkzeug das „Loslassen“ zu erleichtern
Angussposition und Fließweg früh mitdenken, um Verzug und Bindenähte zu minimieren
Wer diese Regeln ignoriert, riskiert typische Fehlerbilder wie Einfallstellen, Verzug, Bindenähte oder Ziehspuren. Gerade in der Prototypenphase lassen sich solche Effekte noch vergleichsweise einfach erkennen und durch Anpassungen am Design oder am Werkzeugkonzept abstellen – ideale Voraussetzungen, um spätere Serienwerkzeuge von Anfang an robuster auszulegen.

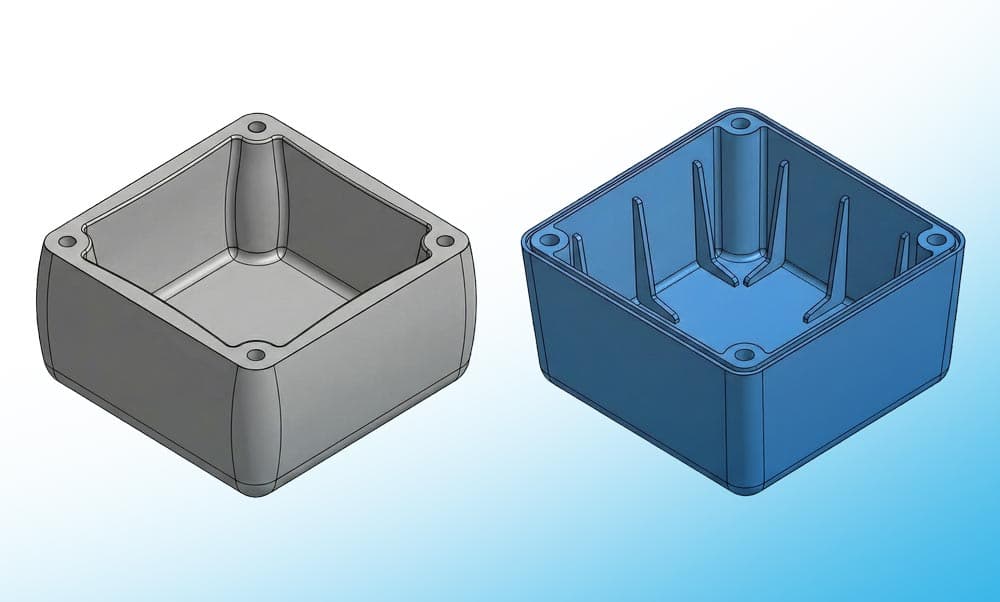

Beispielbild eines Spritzguss-Prototyps vor und nach der Optimierung.
Der Vorteil, wenn Sie Ihre Spritzguss-Prototypen mit assemblean entwickeln: Wir können Ihre Bauteilkonstruktion gemeinsam mit Ihnen durchgehen und auf Basis vieler Projekte in POM, ABS, Polyamid und weiteren Kunststoffen optimieren – bevor das Prototypenwerkzeug gebaut wird.
Praxisbeispiel: Wie Werkzeugkonzept und Produktanforderungen zusammenhängen
Das folgende Beispiel zeigt, wie eng Produktanforderungen und Werkzeugkonzept miteinander verknüpft sind.

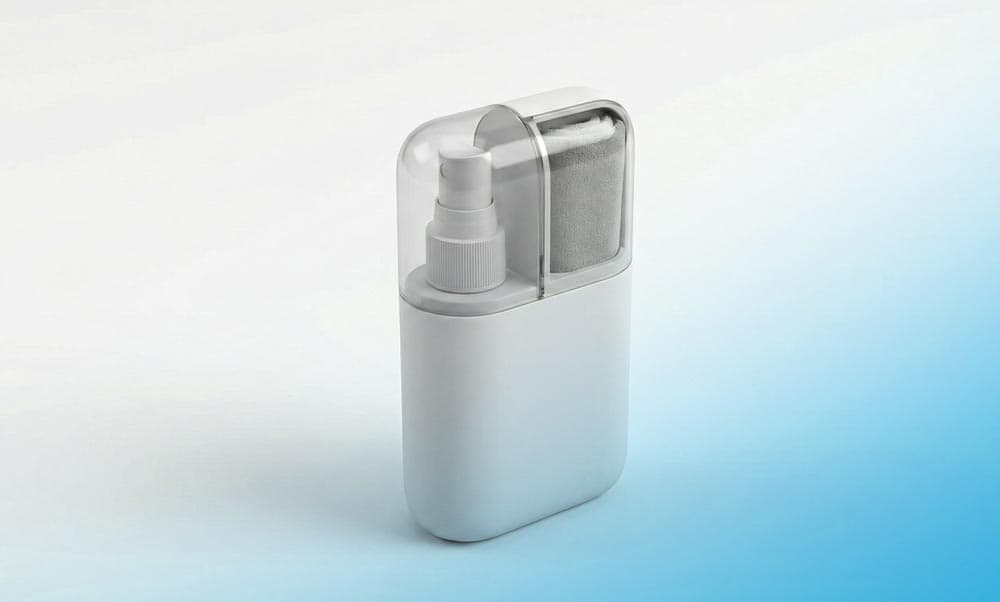

Ein Hersteller von Reinigungs- und Pflegemitteln plante eine kompakte Sprühflasche, mit der Endkund:innen ihre Brillen unterwegs reinigen können. Das Produkt sollte sich leicht bedienen lassen, gut in der Hand liegen und einen Sprühkopf besitzen, der zuverlässig funktioniert. Gleichzeitig war ein Deckel gewünscht, in dem ein Mikrofasertuch sicher verstaut werden kann. Da die Flasche im Handel verkauft wird, waren auch Optik und Oberflächenanmutung wichtige Kriterien.
In der Prototypenphase ging es darum, die Funktion von Schnappverbindungen und Dichtbereichen realistisch zu testen, das Handling des Sprühkopfs zu optimieren und eine seriennahe Haptik des Flaschenmaterials zu erreichen. Dafür haben wir zunächst die Bauteilgeometrie im Hinblick auf spritzgussgerechtes Design analysiert und verschiedene Varianten hinsichtlich Wandstärken, Verrastungen und Dichtflächen bewertet. Anschließend wurde ein Prototypenwerkzeug ausgelegt, das ausreichend Teile für Funktionsprüfungen und erste Kleinserien liefern konnte, ohne über das Ziel hinauszuschießen.
In mehreren Iterationen wurden Details am Sprühkopf und am Deckel angepasst, bis Bedienbarkeit, Dichtheit und Gesamteindruck stimmten. Das Ergebnis ist ein Produkt, das heute fester Bestandteil des Programms ist – und dessen Serienwerkzeug auf den Erkenntnissen aus der Prototypenphase aufbauen konnte.
Dieses Bild ist eine beispielhafte Darstellung des Original-Produktes und zeigt nicht das Endprodukt.
Checkliste: So bereiten Sie Ihr Spritzguss-Prototypenprojekt vor
Zum Abschluss eine kurze Checkliste, die wir Entwicklungsteams häufig mitgeben:
Haben Sie klar definiert, was Sie mit den Prototypen testen wollen (Funktion, Haptik, Montage, Zulassung …)?
Kennen Sie die geplanten Stückzahlen – für Prototypen, Kleinserie und spätere Serie?
Stehen Materialwünsche oder -vorgaben schon fest (z.B. ABS, POM, Polyamid, Silikon)?
Sind kritische Bereiche in der CAD-Geometrie identifiziert (Schnapphaken, Dichtungen, dünne Stege)?
Gibt es einen groben Zeitplan, wann welche Projektphasen abgeschlossen sein sollen?
Liegen Ihre CAD-Daten in einem gängigen Format (z.B. STEP) vor und sind ausreichend dokumentiert?
Je klarer diese Punkte sind, desto zielgerichteter kann das passende Werkzeugkonzept für Ihren Spritzguss-Prototypen gewählt werden – und desto sicherer lassen sich Kosten und Durchlaufzeiten abschätzen.
Nächster Schritt: Werkzeugkonzept für Ihre Spritzguss-Prototypen prüfen
Wenn Sie gerade ein Bauteil für den Spritzguss vorbereiten oder ein vorhandenes Design in seriennahe Prototypen überführen möchten, unterstützen wir Sie gern bei der Auswahl des passenden Werkzeugs.
Über den AI-Kalkulator erhalten Sie schnell eine erste Einschätzung zu Machbarkeit und Kosten. In einem Gespräch mit unseren Expert:innen klären wir gemeinsam, ob ein Prototypenwerkzeug, ein seriennahes Werkzeug oder eine Zwischenlösung die richtige Wahl ist – und wie wir Ihre Spritzguss-Prototypen so aufsetzen, dass sie den Weg in die spätere Serie ebnen.
Am Ende soll das Werkzeugkonzept nicht nur zur aktuellen Prototypenphase passen, sondern Ihre Entwicklung insgesamt beschleunigen – von den ersten Spritzguss-Prototypen bis zur Kleinserie und darüber hinaus.
Detaillierte Infos zu Ablauf, Materialien und Lieferzeiten finden Sie auf unserer Seite Spritzguss-Prototypen & Kleinserien – oder Sie laden Ihre Daten direkt über Anfrage starten hoch.
