Im Kunststoff Spritzguss entscheidet das Werkzeug nicht nur über die Form, sondern ganz wesentlich darüber, wie gut sich ein gewählter Werkstoff beherrschen lässt. Während der grundsätzliche Aufbau – feste und bewegliche Formhälfte, Anguss, Kühlung, Entlüftung – auf der Spritzgusshauptseite bereits erklärt ist, geht es hier um die Frage:
Wie muss ein Werkzeug konstruiert und betrieben werden, damit es zu Material, Lebensdauer und Qualitätsanforderungen passt?
Aufbau und Funktion aus Materialsicht
Je nach Kunststoff ändern sich die Anforderungen an Werkstoff, Oberflächen und Temperierung des Werkzeugs deutlich:
Werkzeugstähle vs. abrasive Kunststoffe
Glasfaserverstärkte oder mit Mineralien/Füllstoffen versehene Kunststoffe wirken wie Schleifmittel im Werkzeug. Für Typen mit z. B. 30–50 % Glasfaseranteil sind verschleißfeste, gehärtete Werkzeugstähle oder beschichtete Einsätze (z. B. PVD-/CVD-Schichten) oft Pflicht.
Folge einer falschen Stahlwahl:
- zunehmendes Spiel in Schiebern und Führungselementen
- aufgeriebene Anspritzbereiche
- Maßdrift durch abgetragene Trennfugen und Kavitätskanten
Oberflächenstruktur vs. Bauteiloptik und Entformung
Die Oberflächengüte des Werkzeugs legt fest, ob ein Teil später hochglänzend, matt oder strukturiert aus der Form kommt – und wie leicht es entformt.
- Hochglanzpolitur ist sinnvoll bei optischen Teilen (z. B. transparenten PC-Bauteilen), stellt aber hohe Anforderungen an Werkzeugstahl und Prozessführung (Gefahr von Fließlinien, Bindenähten).
- Geätzte/gestrahlte Strukturen kaschieren leichte Einfallstellen und Fließbilder, können aber bei sehr zähen oder klebrigen Kunststoffen die Entformung erschweren.
- Bei glasfaserverstärkten Kunststoffen ist eine zu feine Politur oft kontraproduktiv – ein leicht strukturierter Stahl kann hier die Kratzeranfälligkeit reduzieren.
Temperierung und konturnahe Kühlung
Das Temperierkonzept bestimmt, wie gleichmäßig ein Bauteil abkühlt – und damit direkt Verzug, Schwindung und Zykluszeit.
- Amorphe Kunststoffe kommen meist mit moderaten Werkzeugtemperaturen aus; hier steht oft die Zykluszeit im Vordergrund.
- Teilkristalline Kunststoffe (z. B. PA, PBT, POM, PEEK) benötigen häufig höhere Werkzeugtemperaturen, damit sich die gewünschte Kristallstruktur ausbildet. Ungünstige Temperierung bedeutet hier: erhöhte Verzugstendenz, zu geringe Maßstabilität oder schwankende Eigenschaften.
- Bei kritischen Geometrien (stark unterschiedlich wandstark, lange Rippen, verzugsanfällige Bauteile) kann konturnahe Kühlung – etwa durch 3D-gedruckte Werkzeugeinsätze – dafür sorgen, dass der Kunststoff überall ähnlich schnell erstarrt. Das reduziert innere Spannungen und damit Verzug, oft bei gleichzeitig kürzerer Zykluszeit.
Kurz gesagt: Das Werkzeug muss so konstruiert sein, dass es den Werkstoff „führt“ – und nicht umgekehrt.
Wartung und Lebensdauer von Spritzgusswerkzeugen
Während die Konstruktion den Grundstein legt, entscheidet die Wartung darüber, ob ein Werkzeug über Tausende oder Hunderttausende Schuss stabil bleibt.
Typische Verschleißbilder je nach Kunststoff
- Bei glasfaserverstärkten Kunststoffen nutzen sich besonders Anspritzbereiche, Fließkanäle und Fließfrontnähe ab – dort, wo Fasern mit hoher Geschwindigkeit anprallen.
- Aggressive Additive (Flammschutz, bestimmte Farbmittel) können Korrosionsangriffe auf ungeschützte Werkzeugbereiche verursachen.
- In der Trennfuge führen Verschleiß und Partikelablagerungen zu Gratbildung – ein klares Signal, dass nachjustiert, angepasst oder überarbeitet werden muss.
Wartungszyklen und vorbeugende Instandhaltung
Anstatt zu warten, bis das Werkzeug Probleme macht, definieren professionelle Hersteller präventive Wartungsintervalle – abhängig von:
- verarbeiteten Kunststoffen (gefüllt/ungefüllt, abrasiv/korrosiv)
- Werkzeugkomplexität (Schieber, Heißkanal, Kernzüge)
- geforderter Teilequalität (z. B. optische Teile vs. rein funktionale Clips)
Typische Tätigkeiten sind:
- Reinigung von Kavitäten, Entlüftungen und Angussbereichen
- Kontrolle und ggf. Austausch von Verschleißteilen (Auswerfer, Führungen, Dichtungen, Heißkanaldüsen)
- Nachpolieren von Oberflächen, Nacharbeiten von Trennfugen
Dokumentation und Rückverfolgbarkeit
Jedes Werkzeug „erzählt“ im Laufe seines Lebens eine Geschichte – und die sollte dokumentiert sein:
- Anzahl der Schuss / Standzeiten
- durchgeführte Wartungen, Reparaturen, Anpassungen
- beobachtete Verschleißmuster (z. B. bei Umstellung auf anderen Kunststoff oder neue Farb-/Füllstoffkombination)
Eine saubere Werkzeughistorie macht erkennbar, wann kritische Bereiche erreicht sind, erlaubt Planungen von Einsätzen und verhindert ungeplante Stillstände in der Serie.
Einfluss auf Qualität und Kosten
Vernachlässigte Werkzeuge führen fast immer zu:
- steigender Ausschussquote (Maßabweichungen, Oberflächenfehler, Grat)
- längeren Rüst- und Einstellzeiten („Prozess zurechtdrehen“)
- im Extremfall zu Werkzeugausfällen mit teuren Not-Reparaturen.
Umgekehrt verlängert konsequente Wartung die Werkzeuglebensdauer deutlich und schützt die Investition – gerade bei teuren Serienwerkzeugen für technische und Hochleistungskunststoffe.
Übersicht der Spritzgussmaterialien

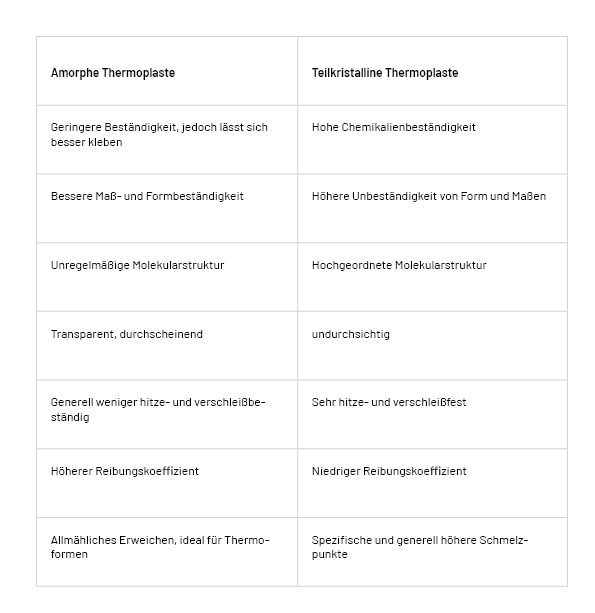

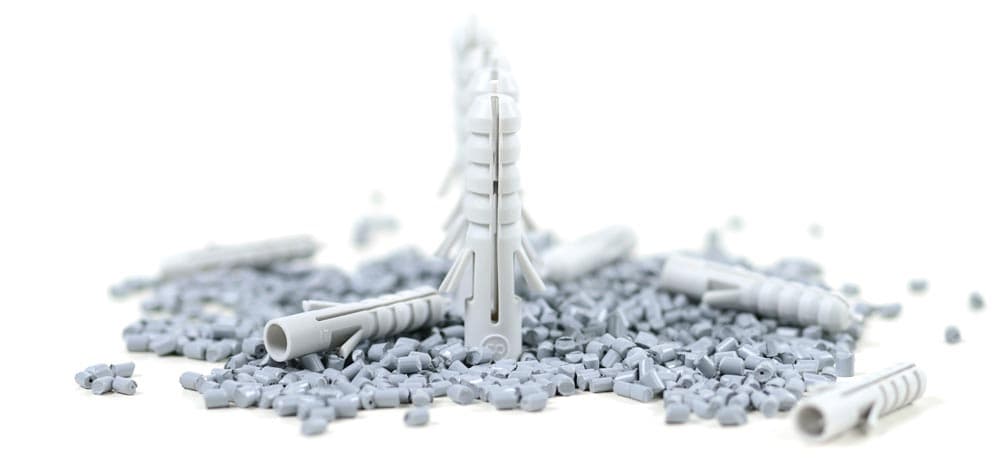

Kunststoffe lassen sich in zwei Gruppen unterteilen: semi/teilkristalline und amorphe Polymere.
Teilkristalline Polymere haben geordnete molekulare Bereiche, die mit amorphen Bereichen vermischt sind. Dadurch sind sie verschleißfester, chemisch beständiger und generell mechanisch leistungsfähiger. Allerdings können sie in der Verarbeitung schwieriger sein. Zu dieser Art von Kunststoffen gehören LDPE, UHMW-PE, Polypropylen, Acetal, Nylon und Flourpolymere.
Amorphe Polymere sind ungeordnet und zufällig auf molekularer Ebene strukturiert. Deshalb können sie einfacher verarbeitet werden und eignen sich besonders gut für Formgebungsanwendungen. Ihre Unregelmäßigkeiten in der Struktur führen zu weniger Lichtstreuung, was von Vorteil ist für die Herstellung von transparenten und transluzenten Bauteilen. Im Vergleich zu teilkristallinen Kunststoffen besitzen sie allerdings häufig eine geringere Beständigkeit gegenüber Chemikalien und eine niedrigere Verschleißfestigkeit. Typische Vertreter sind Polycarbonat (PC), Acryl (PMMA), PETG, ABS, Polystyrol (PS) und Polysulfon (PSU).
Materialadditive und Füllstoffe
Füllstoffe und Additive sind entscheidend, um die mechanischen, chemischen und optischen Eigenschaften von Spritzgusskunststoffen gezielt zu verbessern. Verstärkende Zusätze wie Glas- oder Kohlefasern erhöhen Festigkeit, Steifigkeit und Schlagzähigkeit vieler Harze. Allerdings kann dies die Teile unter Umständen etwas spröder machen. Mineralische Füllstoffe wie Talk steigern die Oberflächenhärte, während Quarzpartikel und Quarzglas dazu beitragen, Verzug zu reduzieren, die Flexibilität zu senken und die Schrumpfung kontrollierbar zu machen.
Zusätzlich lassen sich spezialisierte Additive wie UV-Stabilisatoren, Antistatikmittel oder Flammschutzmittel in die Harzmischung einbringen, um das Material für bestimmte Einsatzbedingungen zu optimieren.
Die Auswahl und Erprobung geeigneter Füllstoff-/Additivkombinationen ist für die Serienproduktion zentral: Nur durch ausführliche Prüfungen und Prototypentests lässt sich die optimale Zusammensetzung und Dosierung finden, die Effizienz und einen störungsfreien Fertigungsablauf sicherstellt. Dabei sollte man auch die optischen Auswirkungen im Blick behalten: Füllstoffe können das Aussehen von Bauteilen verändern und etwa durch die Ausrichtung von Fasern in Fließrichtung sichtbare Fließ- oder Orientierungsspuren erzeugen.
Solche Fehlstellen mit ausgerichteten Fasern treten meist deutlich rund um den Anschnitt bzw. die Angussposition auf und bilden dort häufig einen ringförmigen Bereich. Durch eine gezielte Platzierung des Anschnitts sowie durch Gestaltungselemente, die einen gleichmäßigen Materialfluss fördern, lassen sie sich jedoch deutlich verringern.
Verschiedene Arten von Additiven und Füllstoffen sind:
- Farbstoffe: Sie werden hinzugefügt, um spezifische Farben und äußerliche Effekte in der Form zu erreichen.
- Glas- und Kohlefasern: Sie verbessern die mechanische Leistung, indem sie das Material zugfester, schlagfester und resistenter gegenüber Spannungsrissen machen.
- Hitzeresistente Additive: Flammschutzmittel basierend auf Phosphor oder UV-Stabilisatoren. Sie erhöhen die Haltbarkeit und schützen gegen Hitze und Umwelteinflüsse.
- Keramische Füllstoffe: Sie verbessern die Wärmeleitfähigkeit, wodurch das Material bei Hochtemperaturen verwendet werden kann.
- Calciumcarbonat und Talkum: Günstige Füllstoffe, die die Rohstoffkosten senken bei gleicher mechanischer Leistung.
Oberflächenveredelung & Texture
Beim Spritzguss entstehen sehr präzise Bauteile, die selbst kleinste Unebenheiten der Form exakt wiedergeben. Da Gussformen üblicherweise aus Aluminium oder Stahl gefertigt werden, können Bearbeitungsspuren auf die Teile übertragen werden, sofern diese nicht durch Maßnahmen wie Perlenstrahlen oder Polieren beseitigt wurden. Innere, nicht sichtbare Flächen tolerieren solche Spuren oft, bei sichtbaren Außenflächen ist jedoch häufig ein zusätzliches Finish oder eine Oberflächenveredelung nötig, was Werkzeugkosten und Vorlaufzeiten erhöht.
Oberflächenveredelungen erfüllen sowohl funktionale als auch ästhetische Zwecke und reichen von hochglänzenden oder matten Ausführungen bis hin zu rauen oder gezielt strukturierten Texturen . Solche Behandlungen können kleinere Fehler wie Einfallstellen kaschieren, die Griffigkeit verbessern oder sogar die funktionale Leistungsfähigkeit eines Bauteils beeinflussen. Eine frühzeitige Entscheidung über Art und Umfang der gewünschten Oberflächenbearbeitung hilft, unnötige Nachbearbeitungsschritte zu vermeiden und so die Gesamtkosten der Produktion zu senken.
Zwar benötigen viele Spritzgussteile keine Nachbearbeitung, bei Bedarf lassen sie sich jedoch individualisieren, wie etwa durch Ultraschallschweißen, Lasergravur oder Lackierung. Die optimale Oberflächenlösung sollte stets einen Kompromiss aus Optik, Funktion, Toleranzen und Kosten darstellen.
SPI-Oberflächenveredelungen
Die verbreitetsten Oberflächenstandards orientieren sich häufig an den Vorgaben der Society of the Plastics Industry (SPI). Diese Normen beschreiben eine Reihe standardisierter Formoberflächen, von hochglänzend poliert bis hin zu matt und rau.
Eine polierte Struktur kann die optischen Reflexionen eines Bauteils verbessern oder bei transparenten Kunststoffen die Durchsicht erhöhen. Mattierte Oberflächen hingegen dämpfen Lichtreflexe, erzeugen dezente Farbtöne und reduzieren beispielsweise Fingerabdrücke auf empfindlichen Bereichen wie Laptoprahmen oder Tastaturen. Solche Oberflächeneffekte lassen sich sowohl durch maschinelle Texturierung als auch durch manuelle Polierprozesse erreichen. Die SPI unterteilt die Oberflächenqualitäten in vier Güteklassen, die nach folgendem Schema definiert sind.
Hochglanzlackierungen (Güte A1, A2 und A3)
Diese Kategorien stehen für den höchsten Poliergrad einer Form und entsprechen einer minimalen Oberflächenrauheit von etwa 0,012 µm. Die resultierenden Formteile weisen eine sehr glänzende bzw. transparente Oberfläche auf. Solch intensiven Glanz erreicht man durch aufwendige Nachbearbeitungen — etwa Diamantpolieren.
Nicht alle Kunststoffe lassen sich jedoch auf Güte-A-Niveau bringen: Werkstoffe mit hoher Abriebfestigkeit, wie TPU, erlauben beispielsweise kein hochglänzendes Finish.
Seidenglänzende Oberflächen (Güte B1, B2 und B3)
Seidenglänzende Oberflächen haben typischerweise eine minimale Rauheit von etwa 0,05 µm. Die SPI-Güteklasse B wird durch Schleifverfahren (z. B. mit feinem Schleifpapier) erzielt und ist ein gängiges Finish für Konsumprodukte. Teile dieser Klasse wirken optisch ansprechend, zeigen keine sichtbaren Bearbeitungsspuren und gelten als hochwertiges Standardfinish.
Matte Oberflächen (Güte C1, C2, C3)
Matte Oberflächen weisen eine Mindestrauheit von rund 0,35 µm auf. Sie eignen sich für Bauteile, bei denen keine spiegelnde Optik gefordert ist, aber dennoch eine gleichmäßige, glatte Oberfläche gewünscht wird. Die SPI-Klasse C garantiert eine saubere Oberfläche ohne erkennbare Werkzeugspuren oder sonstige Fertigungsfehler.
Texturierte Oberflächen (Güte D1, D2, D3)
Bei texturierten Oberflächen wird bewusst eine rauere Struktur erzeugt (häufig durch Verfahren wie Sandstrahlen), wie es die SPI-Güteklasse D beschreibt. Solche Texturen werden eingesetzt, um die Funktionalität und Gebrauchseigenschaften eines Teils zu verbessern. Zu den Vorteilen zählen zum Beispiel bessere Rutschfestigkeit, das Kaschieren kleinerer Oberflächenfehler sowie eine verbesserte Haftung von Beschichtungen.

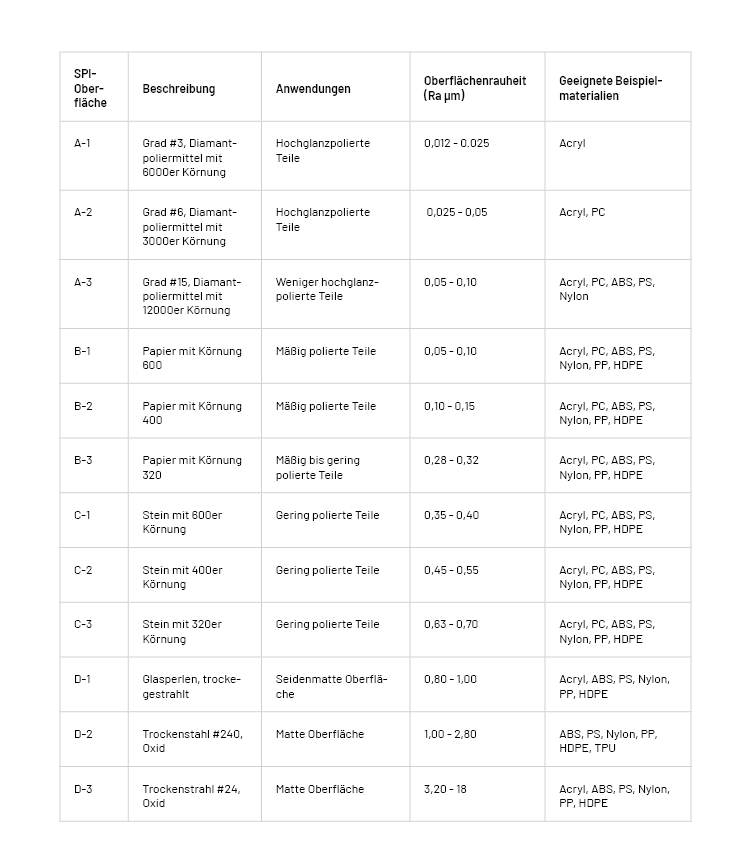

SPI-Oberflächen im Vergleich
Mit der folgenden Tabelle können Sie besser einschätzen, welche SPI-Oberflächengütegrade es im Bezug ihrer Oberflächenrauheit, geeigneter Materialien und Anwendungsgebiete gibt.
VDI-Oberflächenveredelung
Die VDI-3400-Oberflächengüte (häufig kurz VDI-Oberflächengüte) bezeichnet die vom Verein Deutscher Ingenieure (VDI) festgelegten Normen zur Beschreibung von Formtexturen.
Die Umsetzung der VDI-3400-Oberflächen erfolgt meist durch Funkenerosion (EDM) bei der Herstellung der Form, kann aber ebenso über klassische Texturierungsverfahren realisiert werden, ähnlich wie bei den SPI-Methoden. Obwohl die Richtlinien vom VDI stammen, werden sie weltweit von Werkzeugmachern und Formenbauern in Nordamerika, Europa und Asien als Orientierung genutzt.

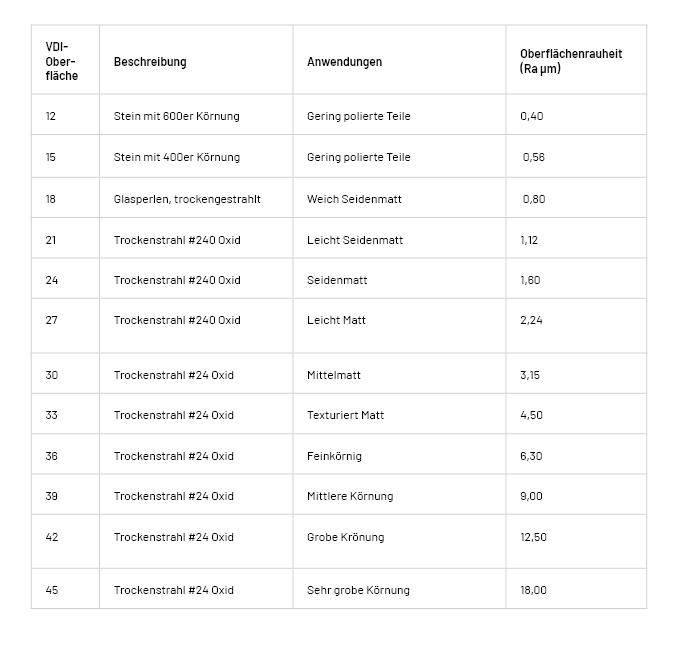

In der folgenden Tabelle sind die verschiedenen VDI-Oberflächengüten gegenübergestellt.
