Was ist eine Kavität?

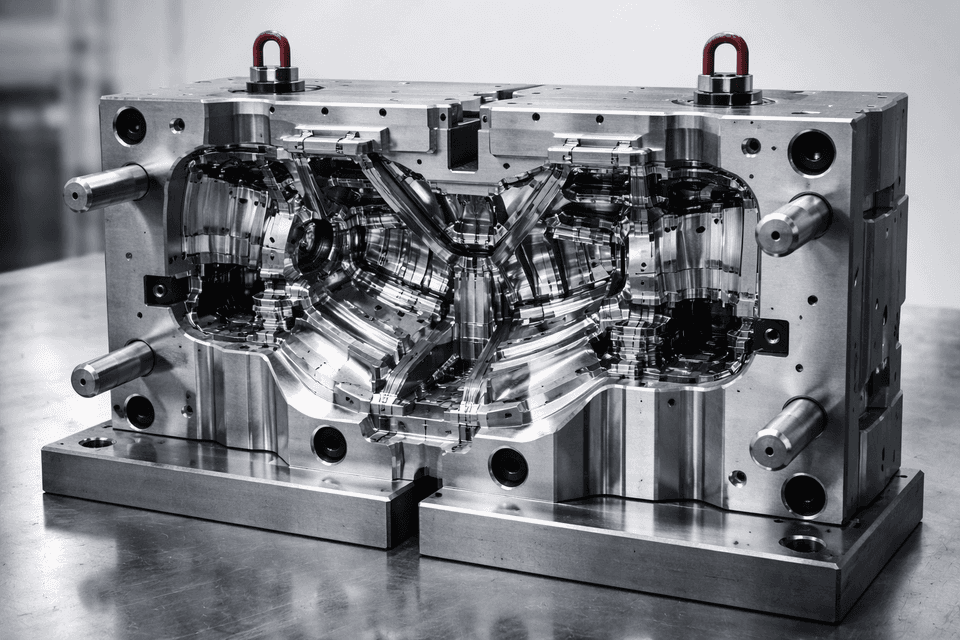

Eine Kavität im Maschinenbau bezeichnet den Hohlraum innerhalb des Spritzgusswerkzeugs, in den das geschmolzene Kunststoffmaterial eingespritzt wird. Sie bildet die Form des zu produzierenden Bauteils und ist somit entscheidend für dessen geometrische Eigenschaften.

1. Formgebung: Die Kavität definiert die äußere Form und die inneren Strukturen des Spritzgussteils. Jede Nuance der Kavität wird unmittelbar in das fertige Produkt übertragen.

2. Materialführung: Neben der eigentlichen Form dient die Kavität auch der effektiven Führung des Kunststoffmaterials durch das Werkzeug, um gleichmäßige Füllung und Verteilung zu gewährleisten.

3. Ausscheidung von Wärme: Eine gut gestaltete Kavität unterstützt die effiziente Ableitung der beim Spritzgießen entstehenden Wärme, was die Abkühlzeit verkürzt und die Produktionsgeschwindigkeit erhöht.

Die Gestaltung der Kavität ist ein komplexer Prozess, der Präzision und fundiertes technisches Wissen erfordert. Mehrere Faktoren müssen dabei berücksichtigt werden, um die optimale Funktion und Qualität der produzierten Teile sicherzustellen.

• Anzahl und Verteilung der Kavitäten:

In einem Spritzgusswerkzeug können mehrere Kavitäten integriert sein, um die Produktionsmenge zu erhöhen. Die **Anzahl der Kavitäten** beeinflusst maßgeblich die Produktionskapazität und die Zykluszeit. Eine **gleichmäßige Verteilung** der Kavitäten im Werkzeug ist entscheidend, um eine gleichmäßige Füllung und Abkühlung zu gewährleisten, was wiederum die Qualität der gefertigten Teile sichert.

Je nach Anforderungen und Produktionsvolumen gibt es verschiedene Typen von Kavitäten:

1. Einfachkavitäten: Diese bestehen aus einer einzelnen Hohlform und sind ideal für die Herstellung kleiner Serien oder Prototypen. Sie ermöglichen eine hohe Flexibilität bei der Gestaltung einzelner Teile.

2. Mehrfachkavitäten: Mit mehreren Hohlformen im gleichen Werkzeug können größere Stückzahlen in kürzerer Zeit produziert werden. Dies ist besonders in der Massenproduktion von Vorteil.

3. Familienkavitäten: Diese kombinieren unterschiedliche Hohlformen innerhalb eines Werkzeugs, um verschiedene Teile gleichzeitig zu produzieren. Dies reduziert den Werkzeugbauaufwand und optimiert die Produktionsprozesse.

Kavitäten finden in einer Vielzahl von Industrien und Anwendungen Verwendung, von der Automobilindustrie bis zur Medizintechnik. Ihre Gestaltung und Optimierung haben direkten Einfluss auf die Produktionseffizienz und die Qualität der Endprodukte.

• Automobilindustrie:

In der Automobilindustrie werden Kavitäten genutzt, um komplexe Bauteile wie Verkleidungen, Halterungen oder Innenraumkomponenten präzise und in großen Mengen herzustellen. Die Fähigkeit, mehrere Kavitäten in einem Werkzeug zu integrieren, ermöglicht die effiziente Produktion unter Berücksichtigung hoher Qualitätsstandards.

• Medizintechnik:

Die Medizintechnik erfordert extrem präzise und sterile Bauteile. Familienkavitäten ermöglichen die gleichzeitige Herstellung verschiedener Komponenten eines medizinischen Geräts, wodurch die Produktionszeiten verkürzt und die Konsistenz der Teile verbessert werden.

• Elektronik und Konsumgüter:

In der Elektronikindustrie werden Kavitäten verwendet, um Gehäuse und interne Strukturen von Geräten herzustellen. Die hohe Präzision und Wiederholbarkeit des Spritzgießprozesses sind hierbei von entscheidender Bedeutung, um die Funktionalität und Ästhetik der Produkte zu gewährleisten.

Die Gestaltung von Kavitäten ist mit diversen Herausforderungen verbunden, die durch innovative Methoden und Technologien adressiert werden müssen.

• Ungleichmäßige Füllung und Verzug:

Eine ungleichmäßige Füllung der Kavität kann zu Verzug oder inneren Spannungen im fertigen Teil führen. Durch eine sorgfältige Gestaltung der Einspritzpunkte und ein optimiertes Temperaturmanagement kann dieses Problem minimiert werden.

• Werkzeugverschleiß und Wartung:

Hohe Produktionsraten führen zu erheblichen mechanischen Belastungen der Kavitäten, was den Werkzeugverschleiß erhöht. Die Verwendung von verschleißfesten Materialien und regelmäßige Wartung sind essenziell, um die Lebensdauer des Werkzeugs zu verlängern und die Produktionskosten zu senken.

• Kühlkanaloptimierung:

Eine effektive Kühlung ist entscheidend für die Zykluszeit und die Teilqualität. Die Anordnung der Kühlkanäle innerhalb der Kavität muss so gestaltet sein, dass eine gleichmäßige Wärmeabfuhr gewährleistet ist, um Verzug und Verfärbungen zu vermeiden.

Die kontinuierliche Weiterentwicklung der Technologien im Bereich des Spritzgießens hat zu erheblichen Verbesserungen in der Kavitätsgestaltung geführt. Einige der bemerkenswerten Innovationsbereiche umfassen:

• 3D-Druck im Formenbau:

Der Einsatz von 3D-Drucktechnologien im Formenbau ermöglicht eine schnelle und kostengünstige Herstellung komplexer Kavitäten. Diese Technologie bietet Flexibilität in der Designphase und verkürzt die Entwicklungszeiten erheblich.

• Simulation und digitale Werkzeuge:

Moderne Simulationstools ermöglichen die virtuelle Modellierung und Optimierung der Kavitäten vor dem physischen Werkzeugbau. Durch die digitale Analyse können potenzielle Probleme frühzeitig erkannt und behoben werden, was die Effizienz und Qualität der Produktion steigert.

• Automatisierung und Robotik:

Die Integration von Automatisierung und Robotik in den Spritzgussprozess verbessert die Präzision und Wiederholbarkeit der Kavitätsbestückung und Wartung. Automatisierte Systeme reduzieren menschliche Fehler und erhöhen die Produktionsgeschwindigkeit.

Die Sicherstellung der Qualität der spritzgegossenen Teile beginnt bereits bei der Gestaltung der Kavitäten und setzt sich durch den gesamten Produktionsprozess fort. Verschiedene Methoden und Werkzeuge werden eingesetzt, um die Qualität zu überwachen und kontinuierlich zu verbessern.

• Statistische Prozesskontrolle (SPC):

SPC-Methoden ermöglichen die Überwachung und Analyse von Produktionsdaten in Echtzeit. Durch die statistische Auswertung können Abweichungen frühzeitig erkannt und korrigierende Maßnahmen ergriffen werden, um die Konsistenz und Qualität der Teile sicherzustellen.

• Automatisierte Inspektionen:

Moderne Inspektionssysteme nutzen optische und sensorische Technologien, um spritzgeformte Teile automatisch auf Defekte und Abweichungen zu überprüfen. Diese Systeme erhöhen die Präzision und Geschwindigkeit der Qualitätskontrolle erheblich.

• Kaizen und kontinuierliche Verbesserung:

Kaizen, eine Methode der kontinuierlichen Verbesserung, wird häufig im Kontext der Kavitätsgestaltung und -produktion angewandt. Durch die systematische Identifizierung und Beseitigung von Verschwendungen und Ineffizienzen können Produktionsprozesse optimiert und die Qualität der Endprodukte gesteigert werden.

Die Kavität im Maschinenbau ist ein zentraler Bestandteil des Spritzgießprozesses und entscheidend für die Qualität und Effizienz der produzierten Bauteile. Ihre präzise Gestaltung und Optimierung erfordern ein tiefes Verständnis der technischen Anforderungen und eine kontinuierliche Anpassung an neue Technologien und Marktanforderungen. Durch den Einsatz innovativer Methoden wie 3D-Druck, Simulationstools und automatisierter Inspektionen wird die Zukunft der Kavitäten im Spritzgussverfahren von einer steigenden Effizienz, Qualität und Nachhaltigkeit geprägt sein. Unternehmen, die diese Entwicklungen frühzeitig adaptieren, können sich einen entscheidenden Wettbewerbsvorteil sichern und den wachsenden Anforderungen des Marktes gerecht werden.
