Moldeo por inyección: estructura, proceso y ventajas de la fabricación moderna de plástico

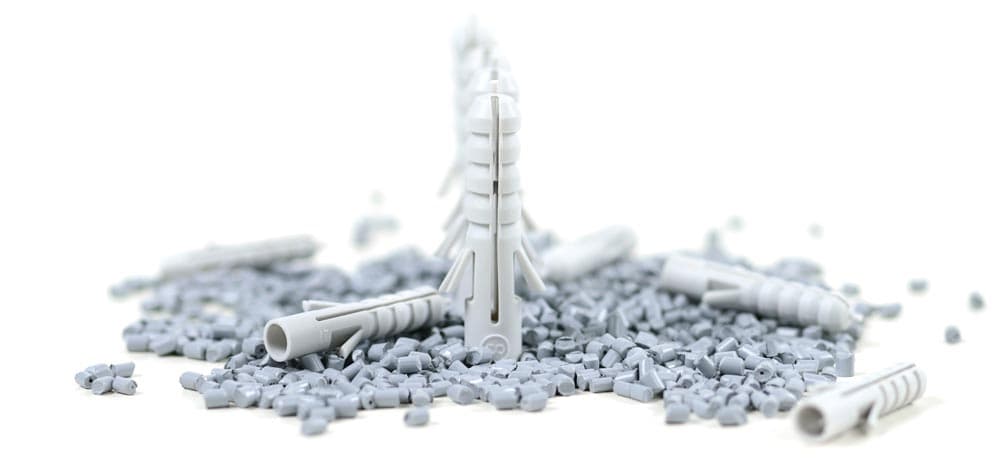

Los termoplásticos son los materiales más utilizados. Se alimentan como granulado, se funden, se inyectan en el molde y solidifican al enfriarse. El proceso es reversible, por lo que pueden volver a fundirse en principio, facilitando reciclaje y uso de regranulado.

Los termoestables se reticulan mediante una reacción química. Después del curado ya no pueden fundirse, solo mecanizarse.

Se utilizan cuando los termoplásticos llegan a su límite térmico o dimensional, por ejemplo en carcasas eléctricas o componentes de zonas de alta temperatura. A cambio, los ciclos son más largos y el control de temperatura del molde y del proceso es más exigente.

Los elastómeros son plásticos parecidos al caucho que se estiran bajo carga y vuelven a su forma original. En inyección se procesan de forma similar a los termoestables: la reticulación se produce por calor en el molde, con frecuencia mediante vulcanización.

Muchos materiales se mejoran con aditivos y cargas para ajustar propiedades mecánicas, térmicas, eléctricas y ópticas.

Los grados reforzados con fibra de vidrio o carbono se comportan de otra forma durante llenado, contracción y formación de superficie. La selección de material debe evaluarse junto con geometría de pieza y concepto de molde.

En assemblean apoyamos la selección de material desde la fase de diseño, según temperatura, carga mecánica y calidad superficial deseada.

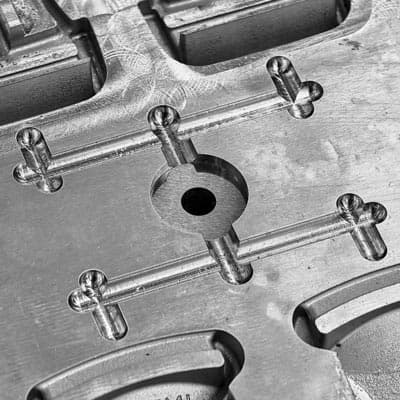

Tienen una sola cavidad y producen una pieza por ciclo. Son adecuados para prototipos, series pequeñas, geometrías complejas o piezas muy críticas dimensionalmente. Los cambios son relativamente rápidos, pero el coste unitario es mayor porque solo se obtiene una pieza por inyección.

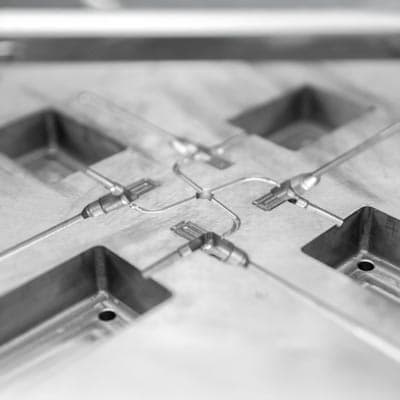

Contienen varias cavidades idénticas y fabrican varias piezas por ciclo. Aumentan mucho la producción y reducen el coste en volúmenes medios y altos. El diseño de canales y refrigeración es más complejo para llenar y enfriar todas las cavidades de forma uniforme.

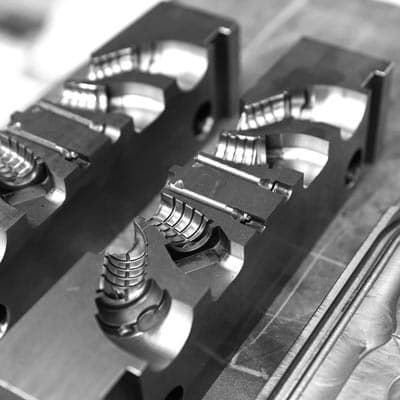

Combinan varias piezas diferentes pero relacionadas en un mismo molde, por ejemplo dos mitades de una carcasa. Todas se inyectan en un ciclo, ahorrando coste de herramienta. Deben tener volúmenes y espesores similares para llenar y contraer de forma equilibrada.

Los tipos de molde describen cuántas piezas se producen por ciclo. Independientemente de ello, cada molde puede usar canal frío o canal caliente, es decir, la forma en que el material fundido llega a las cavidades.

En un canal frío, el plástico del canal solidifica junto con la pieza. Después se separa y, según el material, se recicla o descarta. Son sistemas robustos y simples, adecuados para casi todos los plásticos y para cantidades pequeñas o medias.

Los canales calientes mantienen el material fundido mediante elementos calefactores. Esto reduce residuos, suele acortar ciclos y permite controlar mejor presión y temperatura. Son interesantes para materiales caros o técnicos y grandes series, aunque con mayor inversión y mantenimiento.

Los espesores uniformes evitan rechupes y deformación. Normalmente se trabaja entre 1 y 4 mm, según material.

Al menos 1° a 2° por lado facilitan el desmoldeo.

Aumentan la rigidez sin incrementar el espesor principal.

Los radios interiores deberían ser de 0,5 a 1 x el espesor para evitar picos de tensión.

Si no pueden evitarse, deben poder resolverse con correderas, elevadores o expulsores.

Entrada puntual, de película, túnel o canal caliente: la selección depende de la geometría.

assemblean ayuda ya en la fase de diseño con estas reglas y puede realizar un análisis de fabricabilidad para detectar riesgos como contrasalidas o espesores irregulares.

Incluso con buen diseño y molde preciso pueden aparecer defectos. Lo importante es conocer su causa y evitarlos en el proceso.

Las líneas de flujo aparecen cuando el frente de fusión se enfría de forma irregular o se superpone. Espesor uniforme, mayor velocidad de inyección, temperatura de molde optimizada y una entrada adecuada ayudan a evitarlas.

Las líneas de soldadura surgen donde dos frentes de flujo se encuentran sin fusionarse por completo. Mayor temperatura de molde y masa, presión adaptada y mejor diseño de entrada ayudan a unirlos.

El aire atrapado y las burbujas suelen deberse a ventilación insuficiente o velocidad excesiva. Ranuras de ventilación precisas, velocidad ajustada y secado de plásticos higroscópicos reducen el riesgo.

El llenado incompleto aparece cuando presión o temperatura no bastan para llenar el molde. Más presión, mejor ventilación y canales optimizados estabilizan el flujo.

Los rechupes aparecen sobre nervios o paredes gruesas por contracción desigual. Espesores uniformes, presión de mantenimiento y temperatura homogénea del molde ayudan.

La rebaba se produce por presión excesiva, superficies de cierre desgastadas o fuerza de cierre insuficiente. El mantenimiento y el dimensionamiento correcto de máquina lo evitan.

La deformación resulta de enfriamiento desigual o tensiones internas. Espesores simétricos, temperatura uniforme y tiempo de enfriamiento suficiente la reducen.

Empiece su proyecto de moldeo por inyección con nosotros.

1. Rentabilidad en serie

Después de fabricar el molde, los costes unitarios son bajos. El proceso está muy automatizado y es ideal para cantidades medias y grandes.

2. Precisión y repetibilidad

Cada pieza reproduce la geometría del molde. Tolerancias de pocas décimas de milímetro son habituales.

3. Gran variedad de materiales

Desde ABS y PP hasta PA, POM, PEEK o PEI, el proceso cubre perfiles de requisitos muy distintos. Aditivos y cargas ajustan resistencia, dureza superficial o resistencia química.

4. Libertad de diseño e integración funcional

Geometrías complejas, clips, nervios o bisagras vivas pueden integrarse directamente en el molde, reduciendo montaje.

5. Alta calidad superficial

La precisión del molde permite superficies desde alto brillo hasta textura fina, muchas veces sin postprocesado.

6. Ciclos cortos y escalabilidad

Un ciclo suele durar pocos segundos. Moldes multicavidad producen varias piezas a la vez.

1. Coste inicial alto del molde

El mayor bloque de coste es la herramienta. Según complejidad, puede suponer varios miles de euros.

2. Plazos iniciales más largos

Diseñar y fabricar el molde lleva tiempo. Cambios posteriores suelen requerir modificar o rehacer la herramienta.

3. Requisitos de diseño

Se necesita diseño apto para fabricación: espesores uniformes, ángulos de desmoldeo y pocas contrasalidas.

4. Mantenimiento y desgaste del molde

Los plásticos reforzados con fibra de vidrio aumentan el desgaste. Limpieza y mantenimiento aseguran calidad.

5. Economía limitada en series pequeñas

Por debajo de unas 500 a 1.000 piezas, impresión 3D o colada al vacío pueden ser más económicas.

La ventaja económica está en la escalabilidad: cuanto mayor es la cantidad, menor es el precio por pieza. Ya desde unos cientos de piezas puede ser más barato que procesos aditivos o fresado.

Si un molde cuesta 8.000 EUR y se producen 10.000 piezas, el coste de molde por pieza es solo 0,80 EUR. Sumando material y máquina, a este volumen el moldeo por inyección suele estar claramente por delante.

La clave es comparar costes fijos, como molde y preparación, con costes variables por pieza. A mayor volumen, más se amortizan los costes fijos.

En fases tempranas importan iteraciones rápidas y bajo coste inicial. La fabricación aditiva suele ser la primera opción: SLS y MJF dan prototipos funcionales robustos, y SLA ofrece superficies finas. La colada al vacío con moldes de silicona es otra opción para decenas o pocos cientos de piezas.

Aquí entra el rapid tooling, por ejemplo insertos impresos en 3D o de metal blando, para probar materiales reales con parámetros cercanos a serie pero menor coste de herramienta.

Aquí el moldeo por inyección muestra su fuerza. Moldes multicavidad, a menudo con canal caliente, reducen costes por ciclos cortos y alta producción.

Para cubiertas delgadas, blisters o carcasas, el termoformado con moldes impresos en 3D puede ser eficiente en bajas cantidades. Para piezas blandas o médicas, piezas de silicona pueden colarse con insertos de molde impresos en 3D.

En automoción, el proceso se usa para componentes plásticos técnicos del interior, como elementos de ventilación, revestimientos o soportes. Deben tener buen aspecto y soportar temperatura y cargas elevadas.

Los plásticos reforzados con fibra de vidrio permiten piezas ligeras, estables y resistentes a vibraciones. El moldeo por inyección también integra varias funciones en una pieza, como clips, labios de sellado o guías, reduciendo montaje y variedad de componentes.

¿Quiere empezar un proyecto de moldeo por inyección?

El proceso es una tecnología clave para piezas plásticas económicas, precisas y reproducibles. assemblean combina esta tecnología con una estructura de producción moderna y digital.

Así el moldeo por inyección se vuelve eficiente, planificable, trazable y preparado para el futuro.
